在 FlexSim 中，数据可视化 和 实时数据对接 是提高仿真模型有效性和精度的两个重要方面。通过数据可视化，用户可以更直观地展示仿真结果，而实时数据对接则允许将仿真结果与实际系统的运行数据进行同步，从而更好地进行分析与决策。本文将介绍如何在 FlexSim 中进行 数据可视化 和 实时数据对接，以提高仿真模型的实用性和精准度。
一、FlexSim数据可视化怎么做
FlexSim数据可视化 是指在仿真过程中将数据以图表、图形、动画等形式展示，以便用户能更直观地理解仿真结果和系统的运行状态。以下是几种常见的数据可视化方法和步骤：
1. 使用内置图表和统计功能
FlexSim 提供了多种内置图表和统计工具，可以帮助用户展示仿真数据的变化趋势、分布情况等。
步骤 1：在仿真模型中，选择你想要可视化的数据（如设备的工作时间、产品通过时间等）。
步骤 2：点击 Analyze 菜单，选择 Statistics（统计）或者 Graphs（图表）来生成相关图表。例如，选择 Histograms（直方图）、Time-Series Plots（时间序列图）等。
步骤 3：通过图表，查看数据的分布、趋势以及可能存在的问题，例如设备故障的频率、生产效率的波动等。
2. 自定义图形显示
除了使用内置图表，FlexSim 还允许用户自定义图形显示，可以将仿真数据动态地展示在 3D 模型中，或通过动态图形进行更详细的可视化。
步骤 1：选择 Object Library（对象库），从中拖动合适的可视化控件，如 Text（文本框）、Bar Chart（柱状图）、LED 显示屏等。
步骤 2：通过编写 FlexScript 或使用 Event（事件）设置，将仿真数据实时更新到这些自定义控件上。例如，可以设置设备的工作状态、生产量等动态显示。
步骤 3：设置 实时更新机制，确保每当仿真数据变化时，图形显示也会自动更新。
3. 使用色彩和动画效果
通过调整模型中物体的颜色、大小、位置等属性，可以增强仿真数据的可视化效果，特别是在表示不同状态、数量或过程时。
步骤 1：使用 FlexSim 中的 Properties（属性）设置，例如，动态改变物体颜色，表示不同状态（如绿色表示正常，红色表示故障）。
步骤 2：为仿真中的对象设置动画效果。例如，设置生产线上的物品根据产量变化进行动态显示，或者设备的运转状态以动画的方式展示。

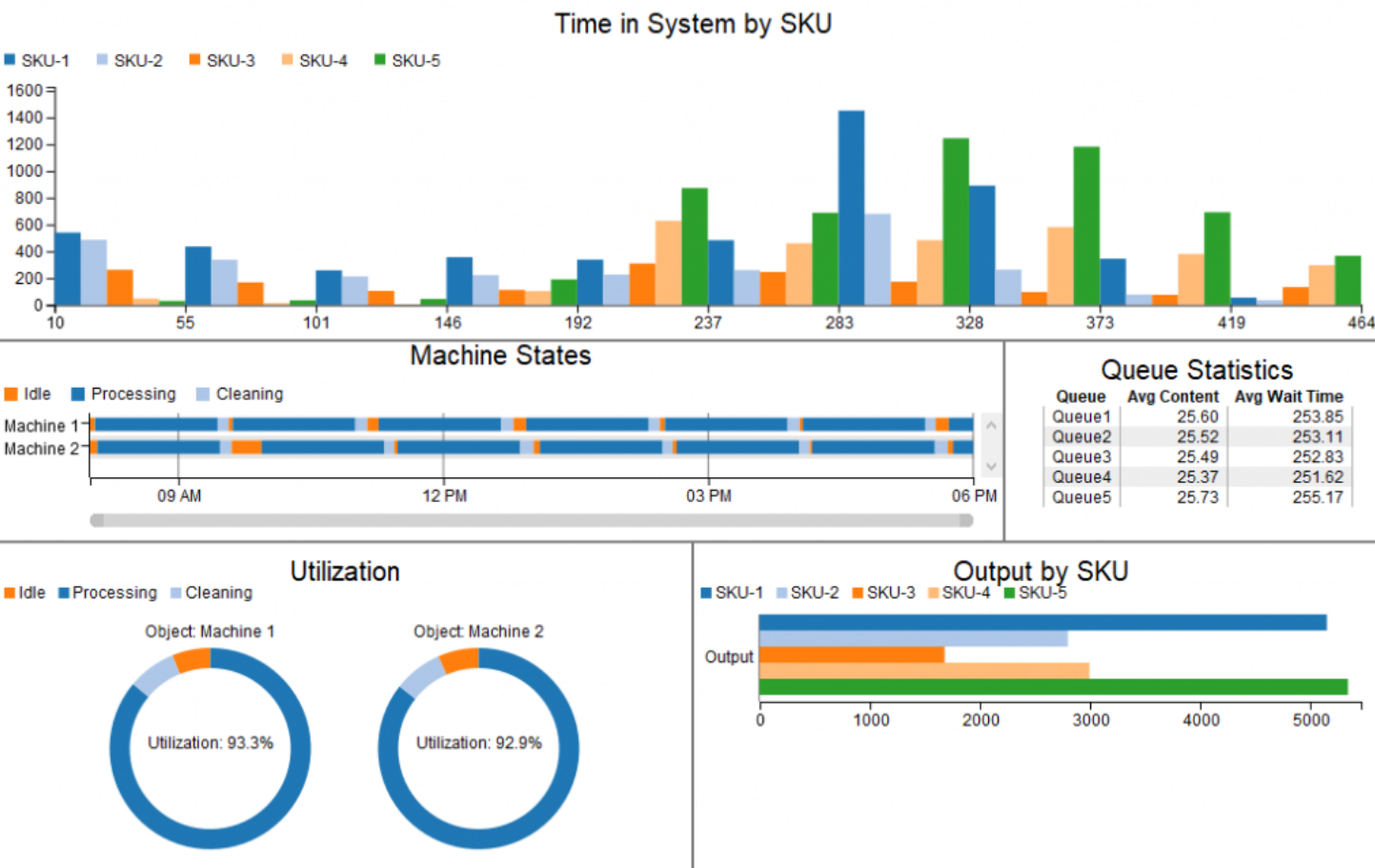

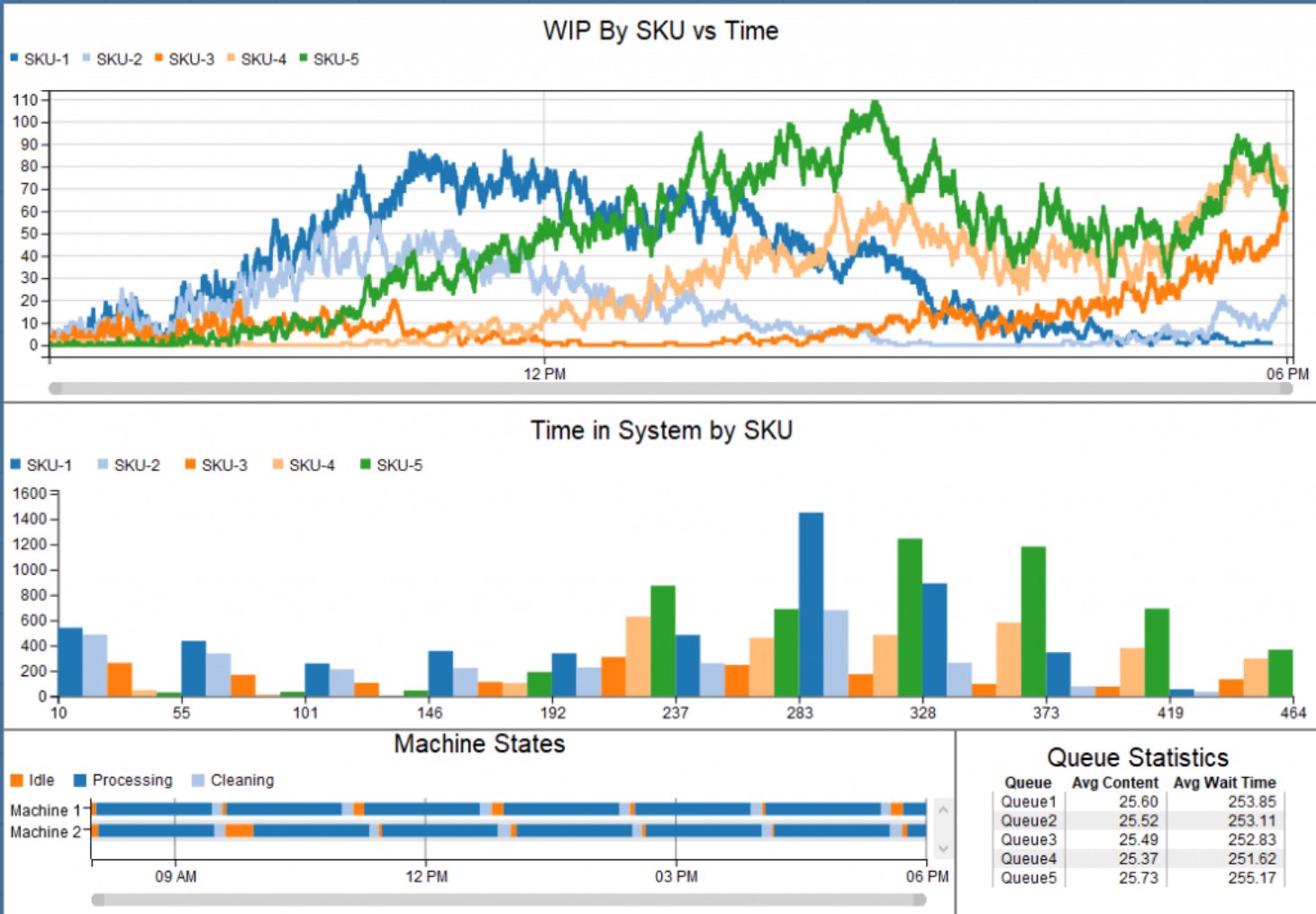

4. 利用 FlexSim Dashboard
FlexSim Dashboard 是一个强大的工具，用于将多个数据源集中展示为一个统一的仪表板。
步骤 1：在 FlexSim 中创建一个新的 Dashboard（仪表板），选择 Insert -> Dashboard。
步骤 2：将所需的数据源（如生产时间、设备状态、资源消耗等）添加到仪表板中，并选择适合的可视化控件（如图表、仪表盘、指示灯等）。
步骤 3：通过实时数据输入，确保仪表板上显示的数据是最新的，从而实时监控和分析仿真过程中的各项指标。
二、FlexSim怎么实时数据对接
实时数据对接 是指将 FlexSim 仿真结果与外部系统（如实际生产设备、数据库、传感器等）实时同步，以便更精准地反映现实中的运行状况，并进行更具针对性的优化。FlexSim 支持与外部系统进行数据对接，常用的方法包括 数据库连接、Web 服务接口、PLC通讯等。
1. 使用数据库进行数据对接
FlexSim 提供了与外部 数据库（如 SQL Server、MySQL 等）进行数据交换的功能，通过 数据库连接，可以将仿真结果实时写入数据库，或从数据库中获取实时数据。
步骤 1：在 FlexSim 中，通过 Data Exchange 或 FlexScript 编写脚本来连接外部数据库。
步骤 2：使用 SQL Queries（SQL查询）从数据库中提取实时数据，并将其应用到仿真中。例如，将设备的实时状态、传感器数据等传递给 FlexSim。
步骤 3：反向操作，将 FlexSim 中的仿真结果（如生产量、等待时间等）写入数据库，以便后续分析或与其他系统共享。
2. 使用Web服务进行数据对接
如果需要与其他系统进行 Web 服务通信，例如与 REST API 或 SOAP API 对接，FlexSim 可以通过 HTTP 请求 与外部系统交换数据。
步骤 1：通过 FlexScript 编写 HTTP 请求，连接外部 Web 服务。
步骤 2：使用 GET 或 POST 请求从外部系统获取实时数据，或将 FlexSim 仿真数据发送到外部系统。
步骤 3：处理接收到的数据并将其应用到仿真中，或将仿真结果反馈到外部系统中。
3. 使用PLC（可编程逻辑控制器）与FlexSim进行数据对接
对于工业自动化场景，可以通过 PLC（如 Modbus、Ethernet/IP 协议）将实际的设备状态、生产数据实时传送到 FlexSim 仿真模型中，或者将仿真结果传回控制系统。
步骤 1：使用 FlexSim API 或第三方库进行 PLC 通信，如通过 Modbus TCP/IP 获取实时设备数据。
步骤 2：将实时设备的工作状态、传感器数据等实时导入 FlexSim，并根据这些数据实时调整仿真模型中的设备或生产线运行状态。
步骤 3：仿真完成后，将结果传送回 PLC 系统，作为生产决策的依据。
4. 实时监控与数据采集
FlexSim 支持 实时监控 仿真过程中的各项指标，并与外部监控系统对接。你可以利用 数据采集系统 采集实时数据并反馈到仿真模型中，从而实现更精确的实时仿真。
步骤 1：连接实时数据采集设备（如传感器、生产监控系统）。
步骤 2：将采集到的数据输入 FlexSim，并与仿真模型中当前的状态进行匹配和调整。
步骤 3：根据反馈数据，实时优化仿真策略，调整模型参数和决策流程。
三、FlexSim与外部系统的多方式集成
与ERP系统对接：通过 API 或 数据库接口，FlexSim 可以与 ERP（企业资源规划）系统 对接，实时同步生产计划、物料需求等数据。
与SCADA系统对接：通过与 SCADA（工业自动化控制系统）对接，FlexSim 可以接收设备的实时数据，并将仿真结果反馈到控制系统中，优化生产控制。
与物联网（IoT）集成：FlexSim 可以通过与 IoT 设备 的集成，实时采集和处理物联网数据，模拟实际设备和环境的运行情况。
总结
FlexSim数据可视化 和 实时数据对接 是增强仿真模型有效性的重要工具。通过 FlexSim 提供的图表、控件、自定义视图以及与外部系统的数据交换接口，用户可以实现更直观的数据展示和精准的实时数据同步。这些功能有助于用户优化仿真过程、提高决策效率，并在实际应用中获得更多的洞察和改进机会。
