FlexSim如何模拟流水线，如何用FlexSim设置传送带是离散事件仿真中两个非常实用的操作，特别适合制造、装配、物流等场景中连续加工流程的建模需求。在FlexSim中，通过设置传送带、工位、工人等资源，并赋予其合理的流程逻辑，可以实现逼真的流水线仿真效果，帮助用户分析生产节拍、瓶颈环节、资源利用率等关键指标。
一、FlexSim如何模拟流水线
在实际工厂中，流水线是指一系列工作站按工序顺序排列，物料依次在各站完成特定加工任务。FlexSim通过标准对象库和流程逻辑配置，可以完整还原这种物料“按节奏流动”的生产方式。
1.搭建流水线模型结构
可通过如下步骤构建流水线：
从“Standard Object Library”中拖入多个Processor对象，代表流水线各工位
将各Processor按照工艺顺序依次排列
使用“A连接线”将Processor对象串联，形成明确的物流方向
添加Source（物料来源）和Sink（终端）对象，形成闭环流程
2.设置每道工序的加工时间
点击每个Processor，打开属性面板，在【Processing Time】栏设置每道工序的耗时，可以为：
固定值（如10秒）
随机分布（如Normal(10,2)）
根据物料属性（如item加工难度等级）动态变化
3.设定资源依赖逻辑
如果流水线需要人工或机器协助加工，可引入Operator对象：
拖入一个Operator，连接到需要人工辅助的Processor
在Processor的Task Sequence中添加“请求操作员”、“加工”、“释放操作员”等任务
可设置操作员服务多个站点，分析劳动强度与人力资源瓶颈
4.调整节拍与缓冲策略
为模拟真实流水线节拍，可设置：
工位之间添加Queue作为暂存区
控制Processor的“Blocking”策略：满阻塞（Block）、跳过（Bypass）或等待（Wait）
设置合适的Buffer容量，避免因下游处理慢造成堆积

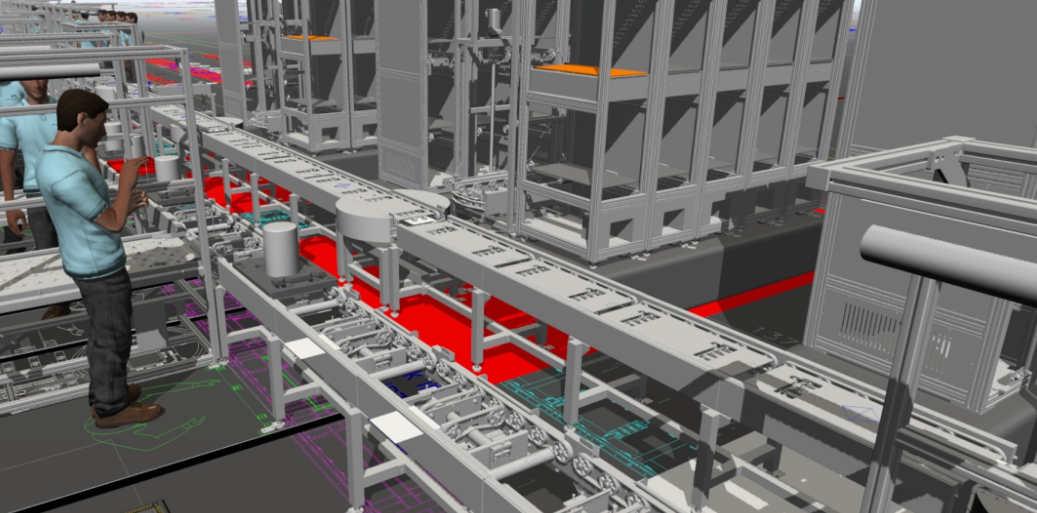

5.可视化与动画配置
FlexSim支持动画展示：
添加FlowItem对象设定外观（如纸箱、瓶子、托盘）
模拟物料在各工位之间移动过程
可以打开3D路径、轨迹线，使流水效果更直观
6.分析流程数据
通过内置Dashboard或Data Collector模块，监控流水线效率：
各工位利用率、空闲率、堵塞率
物料滞留时间、生产周期
阶段产能对比与瓶颈分析
二、如何用FlexSim设置传送带
传送带是流水线中常见的物料搬运方式，FlexSim提供了专门的“Conveyor”对象用于构建动态运输通道，其设置灵活、动画直观，广泛应用于自动化工厂、仓储配送中心等场景。
1.拖入Conveyor对象
在“Material Handling Library”中选择“Conveyor”组件：
拖动到模型区域
设置起点与终点位置，形成一条直线传送带
可用鼠标拖拉形成弯曲、转角的路径
2.设置传送带参数
点击Conveyor对象，打开属性面板：
Length：传送带长度
Speed：运输速度（默认为1 m/s）
Segment：将传送带分段管理，适合复杂路径模拟
Travel Logic：可设定是否自动搬运、是否允许叠放等
3.定义物料加载与卸载规则
传送带默认会自动搬运物料，可结合Port或Transfer Node对象控制进出逻辑：
起点设置Loader，接收上游物料
终点设置Unloader，转交给下一个工位
也可通过Transfer Point将物料中途分流、合流
4.拓展传送带功能
FlexSim支持多种复杂传送带功能：
多车道并行运行：多个Conveyor并排布局，提升吞吐量
分拣逻辑：结合Sorter对象，根据物料属性将其送往不同支线
升降与变速：通过脚本控制传送带加速、停止、倒退，模拟异常情况
5.配合Sensor与控制逻辑
通过添加Sensor节点，FlexSim可实现对物料位置的检测，并触发逻辑：
检测传送带上是否有料
控制下一段传送带是否启用
实现感应器控制装置（如挡板、升降台）
6.多段拼接与路径衔接
多个Conveyor可通过“Link Conveyor”工具首尾连接，形成完整运输链。拼接后的Conveyor自动实现无缝搬运，无需再手动设置中转逻辑。
三、流水线与传送带整合使用的高级拓展
在FlexSim中，将Processor与Conveyor联动，能够模拟更为真实的自动化生产线。以下是一些高级应用示例：
1.装配型流水线仿真
使用多段Conveyor连接多个装配工位Processor：
每个工位从传送带取料进行操作
操作完成后放回传送带，继续传送
最终装配完成产品进入包装工位或出库Sink
2.多流程并行运输
不同产品类型分别走不同传送带：
设置物料属性（如Type=A/B）
使用Sorter对象分流至对应Conveyor路线
实现按类型分类运输与汇总
3.AGV+Conveyor协同
AGV搬运部分原料到特定位置，由Conveyor完成剩余运输：
在Conveyor始端设置Load Station，AGV卸货
输送到终端的Processor进行加工
可评估AGV与传送带的配合效率与搬运时间差
4.智能节拍控制系统
引入PLC逻辑或Process Flow模块控制：
设置Sensor节点检测物料是否就位
控制Processor或Conveyor启停节奏
实现动态节拍匹配，避免物料堆积或断流
总结
FlexSim如何模拟流水线，如何用FlexSim设置传送带的关键在于掌握Processor与Conveyor两个核心对象的联动使用。流水线通过工序建模模拟产品的逐步加工过程，传送带则负责物料在空间中的移动，两者配合可实现多种真实的工业应用场景。从简单直线流，到复杂分流、合流、多段协作、人工参与甚至AGV调度的流程控制，FlexSim提供了极大的建模灵活性。理解并合理运用这些功能，不仅能更真实还原实际生产过程，也能借助仿真手段优化流程配置、降低能耗与资源浪费，提高整体系统效率。
